3.5英寸工控主板I5,I7雙網6串i226英特爾網卡支持EDP

類別：3.5英寸工控主板

簡介：ZC35-E67P是一款3.5英寸工控主板，支持第六代七代I3，I5，I7嵌入式低功耗CPU，板載雙網6串，i226英特爾網卡速度高達2500M，并支持2個485可選。產品尺寸小巧，性能強勁，穩定耐用。支持EDP/LVDS輸出。

全國咨詢服務熱線:0755-25872280

立即采購在線咨詢

產品介紹

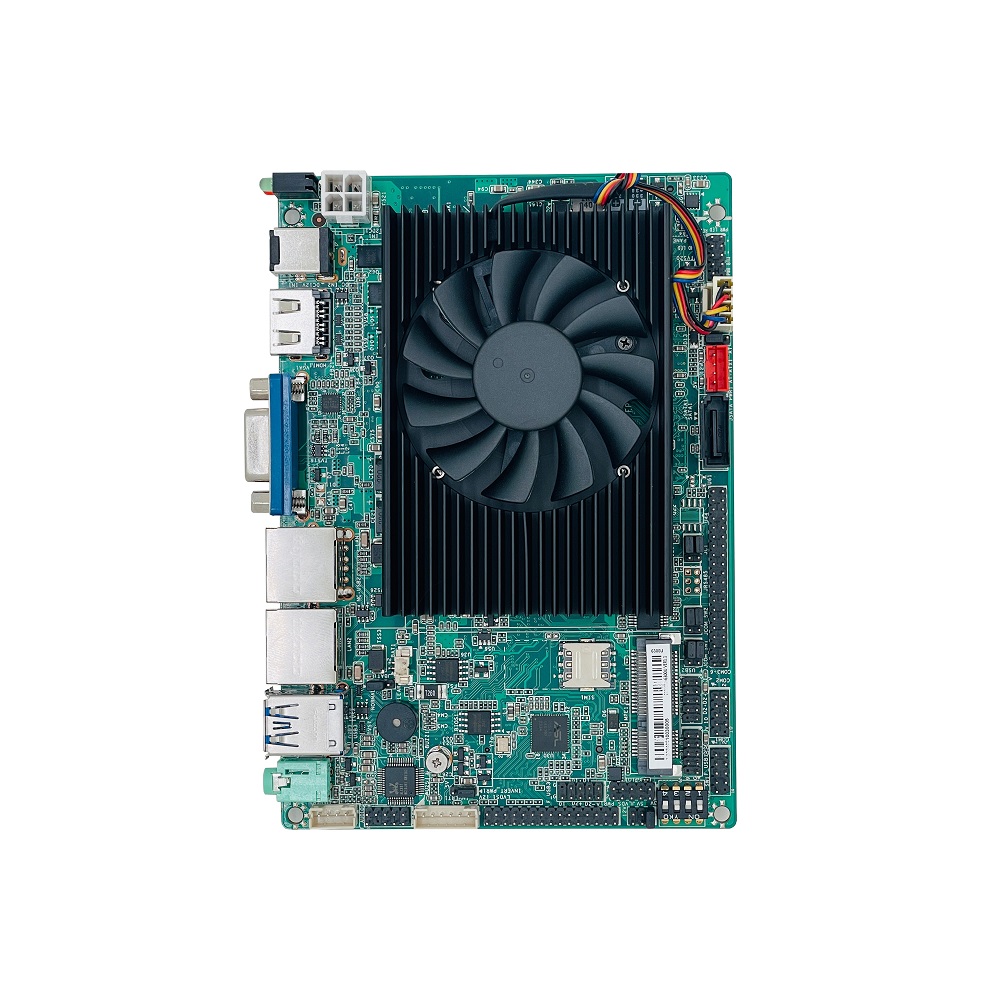

ZC35-E67P是一款3.5英寸工控主板，支持intel第6代/7代 Skylake-U/Kaby lake-U Pentium/Celeron/I3/I5/I7系列嵌入式低功耗CPU，板載2個i226英特爾2.5G網卡，并支持6個串口，其中2個可選支持RS485。該板采用DDR4高速內存，最大支持16G。顯示方面，該板板載VGA+HDMI標準接口，并且支持1組LVDS或EDP輸出，產品尺寸小巧，性能強勁，穩定耐用，可廣泛應用于迷你工控電腦主機，嵌入式一體機，檢測儀，測試儀，數據采集，遠程終端設備，機器視覺等場合。

1. 支持板載SkyLake-U或Kaby Lake-U Celeoron,Pentium,Core?I3/I5/I7 CPU，如I5 6300U，I7 6500U，I5 7200U等；

2. 支持單通道2133MHz DDR4/1.2V筆記本內存，最大支持16GB；

3. 顯示支持VGA、HDMI、LVDS或eDP；

4. 支持2個千兆網絡（2500M，可選單網版本）；

5. 支持1個MPCIE接口（支持WIFI和4G）;

6. 支持1個MSATA 硬盤接口；

7. 支持8個USB接口；

8. 內置6個RS232串口，默認支持2個RS485(可選支持4個RS485)；

9. 采用雙滾珠智能風扇，可保障系統長時間穩定運行；

10. 支持AT和ATX模式切換，12V DC電源供電；

項目	描述
處理器	Intel?Celeron 3865U	Intel?Core i5-6300U	Intel?Core i5-7200U	Intel?Core i7-6660U
	雙核1.8GHz	雙核2.4GHz (Up to 3.0GHz)	雙核2.5GHz (Up to 3.1GHz)	雙核2.6GHz (Up to 3.4GHz)
	可兼容Intel? Skylake-U或Kaby lake-U Pentium/Celeron/I3/I5/I7系列低功耗處理器
內 存	1* SO-DIMM內存插槽,支持雙通道2133MHz DDR4 內存,最大支持16GB
顯示	集成Intel? HD Graphics 540/610/620/650等（視具體的CPU型號所支持）
	1* VGA接口，1HDMI接口（支持4K60HZ），1LVDS或eDP接口（默認為LVDS）
	支持VGA、HDMI、LVDS或eDP同步/異步顯示
網 絡	2* intel i226（可選單網），支持網絡喚醒/PXE
存儲	1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps
	1* mSATA接口
音頻	板載ALC897 7.1聲道高保真音頻控制器，支持MIC/Line-out，功放(2歐5W雙聲道)
擴展插槽	1* Mini-PCIe插槽（支持wifi和4G模塊）

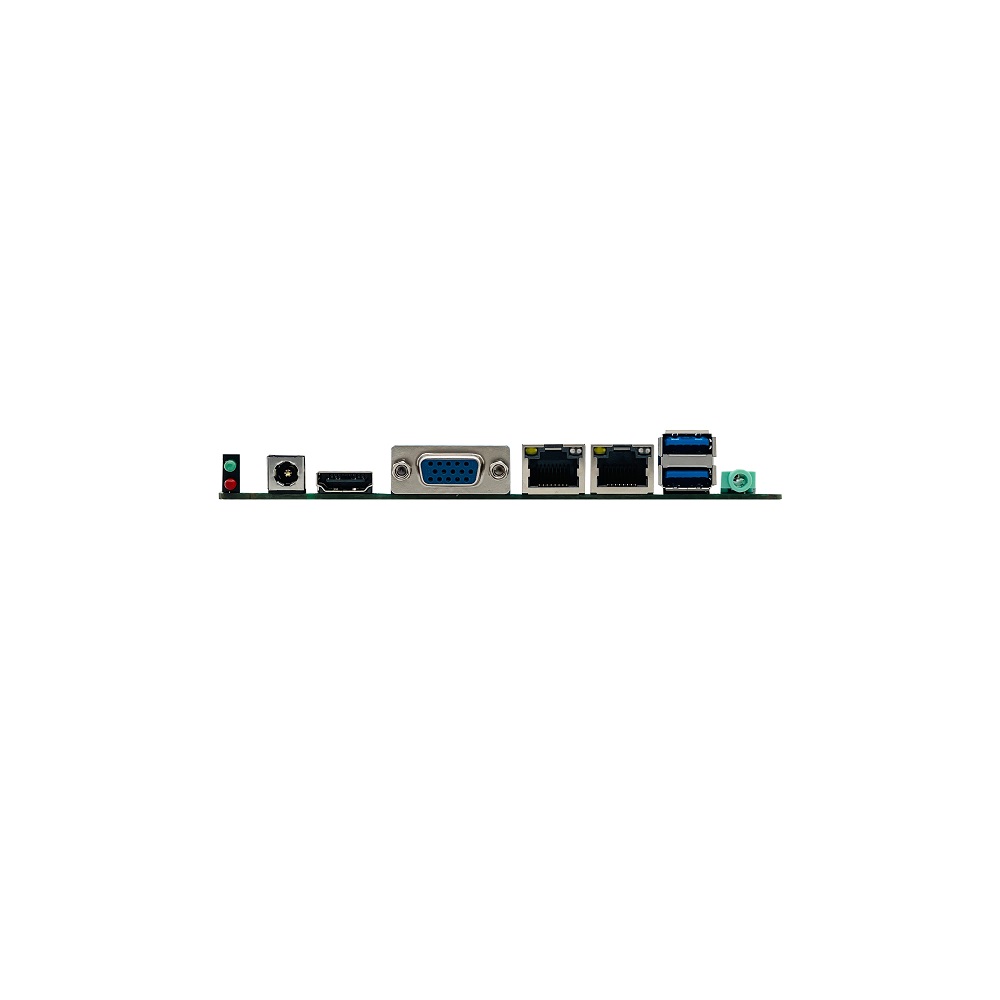

背板I/O接口	1* HDMI顯示接口
	1* VGA顯示接口
	2* USB 2.0接口（默認為網口，USB2.0和LAN2為二選一）
	2* USB3.0 接口
	2* RJ-45 千兆網絡接口（其中LAN2與USB2.0接口為二選一）
	1* Line out接口(綠色)
	1* 電源、硬盤指示燈
	1* 清COMS按鍵開關（位于USB3.0連接器背面）
	1* 12V DC電源輸入接口
內置I/O接口	1* LVDS接口 2*15pin,支持雙通道24bit（可通過調整硬件支持eDP，默認LVDS）
	1* 屏背光供電接口 1*6pin
	6* USB 2.0接口 2*5Pin（單網內置支持4個USB2.0接口，雙網支持6個USB2.0）
	1* 前置音頻接口 2*5pin（支持line-out和MIC）
	1* 功放接口 1*4pin
	6* COM接口（COM1-6默認支持RS232，其中COM1/2可跳線支持RS232或RS485，COM3可調整硬件支持RS485/RS422,COM4可調整硬件支持RS485）
	1* 硬盤供電接口
	1* 4pin ATX電源接口
	1* 前面板開關按鈕和指示燈接口 2*5Pin
風扇接口	1*4pin CPU智能風扇接口
GPIO	支持4路輸入輸出GPIO
BIOS	64Mb Flash ROM
看門狗	支持硬件復位功能(256級，0~255秒)
操作系統	Windows 8/Windows 10/Linux
電源類型	采用DC 12V電源供電
工作溫度	-10℃～60℃
儲存溫度	-20℃～70℃
工作濕度	5%-95%相對濕度,無冷凝
尺寸	146mm x 102mm
